Blinkschaltung

Hier können Sie die Animation starten. Der Kondensator ist ein leerer Ladungsspeicher, solange er aufgeladen wird kann kein Basisstrom fließen, also muss die Lampe ausgehen. Erst wenn der Kondensator genügend aufgeladen ist, fließt wieder Basisstrom und die Lampe geht wieder an. (Dieser Versuch gelingt nur einmal. Wenn der Kondensator voll ist, bewirkt ein erneutes Schließen des Schalters garnichts. Der Kondensator muss vorher wieder entladen werden.)

Den Schalter in obiger Schaltung kann man auch durch einen Transistor ersetzen:
	Hier ist der neue Transistor als Schalter gesehen "offen" (Er leitet nicht, weil er keinen Basisstrom erhält.)
	Hier ist der neue Transistor als Schalter gesehen "geschlossen" (Er leitet, weil er Basisstrom erhält.)

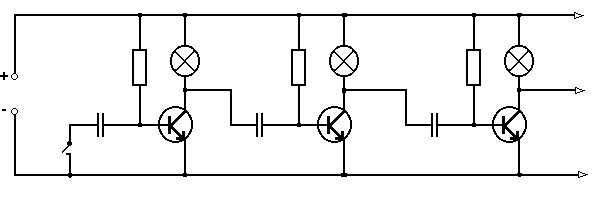

Ein Transistor kann die Funktion eines Schalters haben. Wenn man jetzt mehrere Grundschaltungen wie oben hintereinanderschaltet, dann wirkt der vorherige Transistor als Schalter für die folgende Schaltung. Hier können Sie die Animation starten. (Achten Sie jeweils auf die Kondensatoren.) (Aus Übersichtsgründen wurde das Entladen der Kondensatoren nicht animiert.)
Beobachtung: Die folgende Lampe geht kurz aus, wenn die vorhergehende wieder angeht. (Nämlich wenn der vorherhehende Transistor als Schalter wieder "geschlossen" ist.) Der Trick der Blinkschaltung ist, dass als Nachfolger von Grundschaltung 2 die Grundschaltung 1 geschaltet ist: Wenn "1" angeht, geht "2" kurz aus. Wenn "2" wieder angeht, geht "1" kurz aus. Wenn "1" wieder angeht, geht "2" kurz aus usw.
Hier können Sie die Animation starten. Solange der jeweilige Kondensator aufgeladen wird, erhält der zugehörige Transistor keinen Basisstrom und seine Lampe ist aus. Wenn er dann wieder - bei vollem Kondensator - Basisstrom erhält, wirkt er als Schalter für den anderen Kondensator, so dass dieser jetzt geladen wird und der zugehörige Transistor keinen Basisstrom mehr erhält. Usw. (Wenn Sie diese Animation eher verwirrt, dann konzentrieren Sie sich auf einen der beiden Transistoren mit zugehörigem Kondensator.) Die Kondensatoren werden offensichtlich zwischendurch entladen. Finden Sie jeweils den Entladestromkeis? (Da die Spannung an der Basis konstant 0,6 V beträgt, werden die Kondensatoren sogar umgeladen. Die Animation zeigt nur die Ströme für C2.)
