Drehstrom

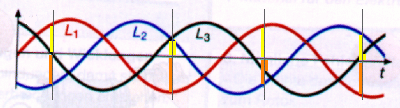

Ein Magnet (genauer ein Elektromagnet, blaue Spule) rotiert innerhalb von drei um 120 Grad versetzten Spulen (rote Spulen). Damit werden drei Wechselströme induziert. Die Spulen I, II und III sind an einem Ende zusammengeschaltet (Sternpunkt). Somit sind zum Übertragen von drei Wechselstromkreisen nur vier Leitungen nötig. Zusätzlich lässt sich noch eine weitere Leitung einsparen, wenn alle drei Wechselstromkreise die gleiche Stromstärke aufweisen: dann bilden nämlich zwei der drei Leitungen zusammen die Rückleitung für die dritte Leitung. In folgendem Diagramm sind vier Zeitpunkte markiert. Sie sehen, dass immer die gelb markierten Stromstärken zusammen und die orange markierten Stromstärken zusammen sich gegenseitig aufheben.

Wenn Sie genau schauen....   .....dann ist die Summe immer Null.

Die einzelnen Haushalte werden über vier Leitungen angeschlossen, die drei Aussenleiter oder Phasenleiter L1, L2 und L3 und den Mittelpunktsleiter oder Nullleiter. (Beim Generator entsprechen diese Leitungen den Spulen I, II und III und dem Sternpunkt.) In den einzelnen Haushalten sind die drei Phasen L1, L2 und L3 zufällig verteilt, bei sehr vielen Haushalten werden somit die Stromstärken in etwa gleichmässig auf die drei Phasen verteilt sein. Für Fernleitungen sind damit nur drei Kabel nötig! (Wo für drei übertragene Stromkreise eigentlich sechs nötig wären.) Wenn Sie Fernleitungen anschauen, werden Sie feststellen, dass immer Dreierbündel an Kabeln verwendet werden. An der Spitze der Masten verläuft noch ein dünnes zusätzliches Kabel. Es dient als Blitzschutz und als Ausgleich, falls sich einmal doch nicht alle drei Wechselstromkreise gegenseitig ausgleichen. ->Steckdose
